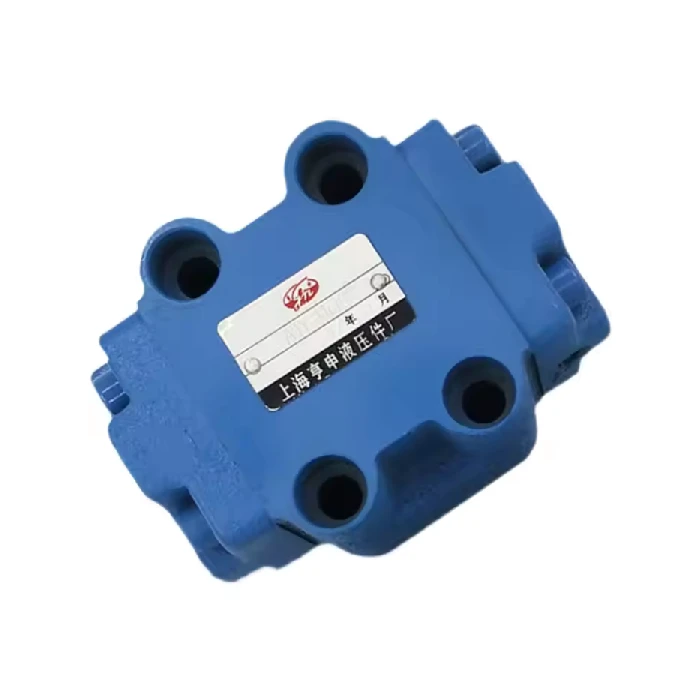

Kawalan hidraulik injap sehala A1Y-HB10B

1. Analisis Model
-A1Y-HB10B adalah konvensyen penamaan yuken di Jepun, dengan makna tertentu:
-A1Y: Mewakili siri atau jenis injap cek kawalan hidraulik.
-HB: Menunjukkan bahawa injap adalah injap cek yang dikendalikan oleh juruterbang hidraulik.
-10: Spesifikasi diameter (seperti 10mm atau parameter aliran yang sepadan).
-B: Ia mungkin versi atau kod reka bentuk (seperti bahan pengedap, penarafan tekanan, dan lain -lain).
2. Ciri -ciri fungsional
-Satu fungsi injap cara: membolehkan minyak mengalir secara bebas dari salur masuk (P → A) dan blok dalam arah terbalik (A → P).
-Hydraulic Control Opening: Gunakan tekanan melalui port minyak kawalan luaran (X) untuk menolak injap injap terbuka dan mencapai aliran terbalik (A → P).
-Splication senario: biasanya digunakan untuk penyelenggaraan tekanan silinder hidraulik, litar mengunci, atau dalam situasi di mana ia perlu untuk mencegah penurunan beban yang tidak terkawal (seperti kren, mesin pencetakan suntikan).
3. Parameter Teknikal (tertakluk kepada sampel sebenar)
-Tekanan kerja: biasanya 21 ~ 31.5 MPa (bergantung kepada akhiran model).
Tekanan pembukaan: Tekanan pembukaan injap sehala adalah kira-kira 0.03 ~ 0.05 MPa.
-Hydraulic Control Natio: kira -kira 1: 2 ~ 1: 4 (tekanan minyak kawalan perlu mencapai nisbah tekanan litar minyak utama untuk dibuka).
Kadar aliran: Berkaitan dengan diameter (eg . 10 diameter sesuai dengan kira-kira 40-60 L/min).
4. Langkah berjaga -jaga untuk pemasangan dan penggunaan
-Ooil Port Identification:
-P: Minyak masuk minyak (salur masuk aliran ke hadapan).
-A: Outlet minyak (disambungkan ke penggerak).
-X: pelabuhan minyak kawalan hidraulik (disambungkan ke litar minyak kawalan).
-Sseptlation Arah: Pastikan arah anak panah badan injap selaras dengan keperluan sistem.
-Drain Port: Sesetengah model memerlukan longkang minyak berasingan (seperti dengan port longkang y), dan tidak ada tekanan belakang kembali ke tangki minyak.
-Cleanliness: Minyak hidraulik mesti memenuhi ISO 18/15 atau piawaian kebersihan yang lebih tinggi untuk mengelakkan melekat teras injap.
